一、方案簡介

樓宇自控解決方案采用最新的LoRa+Bacnet、邊緣自控、IoT平臺等技術融合推出的物聯網創新應用，主要面向酒店/飯店/食堂、高速服務區、銀行網點、學校、公共建筑、工廠建筑、大型企業辦公樓等各類樓宇的智能控制場景，提升建筑管理智能化，降低建筑運行能耗，優化空間舒適度。方案既可采用邊緣自控模式也可采用云管理模式，無需人力干預即可實現無感自控，LoRa無線產品可無縫接入Bacnet樓宇自控系統，具有覆蓋范圍大、易于安裝部署、系統成本低等特點。

二、方案構成

方案分兩部分：

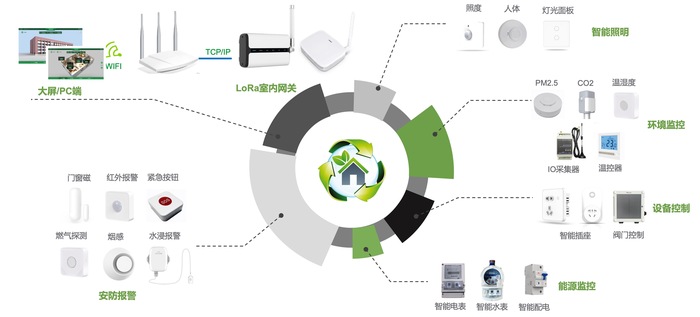

一是基于LoRa無線技術的空間自控系統，所有傳感器和執行器都是無線聯網的，由LoRa網關/控制器將其接入樓控平臺；

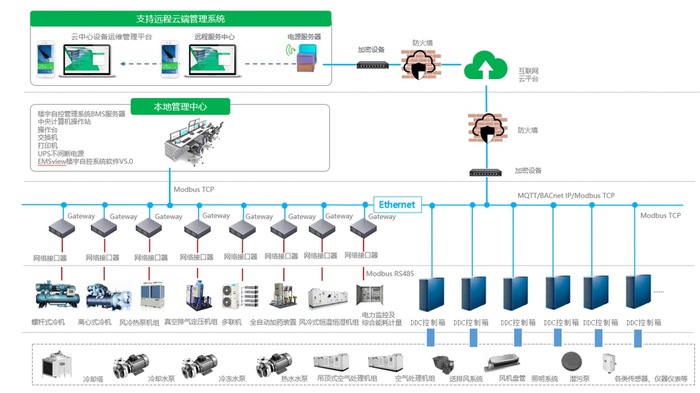

二是基于Bacnet協議技術的樓宇自控系統，通過DDC控制器和IO模塊采集傳感器和機電設備的數據，通過開放的Bacnet/Modbus總線將其接入樓控平臺；

前者偏向建筑空間管理，后者偏向機電設備管理，兩部分共同組成施工量最小、集成度最高的樓宇自控解決方案。

樓宇自控解決方案有3種比較常見的落地形式：

一是獨立的LoRa空間自控系統，提供室內傳感器、網關、平臺和小程序，比如酒店/飯店/食堂、公廁、高速服務區、銀行網點等，通過傳感器監測空間狀態，經由邊緣網關/平臺處理后，可以自動控制空間里的設備，也可通過小程序控制空間里的設備。

二是LoRa空間自控系統作為智能樓宇、智慧校園、智慧園區等大型物聯網解決方案的感知和聯網模塊，只提供傳感器、網關和物聯網平臺，為大型應用平臺企業/系統集成商提供物聯網平臺對接接口，作為復雜智慧樓宇/校園/園區等系統的物聯感知系統，完成空間環境數據采集、感知設備管理等功能。

三是LoRa空間自控系統+Bacnet樓宇自控系統共同組成完整的樓宇自控系統，提供LoRa網關及傳感器、DDC控制器及傳感器、樓控平臺，應用于學校、公共建筑、工廠建筑、大型企業辦公樓等，實現樓宇空間環境控制和樓宇機電設備控制等功能。

三、核心產品介紹

（1）LoRa物聯網網關

LoRa物聯網網關分為普通網關、內置NS網關和可編程邊緣網關。無線覆蓋面積可達1500-2000平方米，支持4G、WiFi和以太網等多種方式上聯平臺，大幅降低室內空間智能化改造的施工布線工作量。其中可編程邊緣網關內置NS網絡服務軟件，具備Node-Red可視化編程功能，可獨立編程且支持邊緣側獨立運行，可不需要云平臺，大幅節省平臺和服務器成本，支持Bacnet開放協議，可作為子系統接入樓控系統，易于實現一體化集成。

（2）4G物聯網控制器

4G物聯網控制器集成了數據的邊緣采集、計算、主動上報和數據讀寫，聯動控制，IO采集和控制等功能，具備Node-Red可視化編程功能，滿足客戶自有設計需求。網絡采用 WAN/LAN 加 4G 蜂窩的設計，支持 TCP(S)/HTTP/MQTT(S)協議通信，支持采集各類Modbus和PLC設備數據，極大的方便了設備聯網、系統集成和數據采集。控制器可獨立編程且支持邊緣側獨立運行，硬件上集成了 2 路 DI，2 路 DO，2 路 AI 和 2 路 RS485，還可擴展更多IO模塊，單個設備即可有效支持現場數據采集和設備控制。

四、方案優勢

五、應用場景

• 酒店/飯店/食堂、公廁、高速服務區、銀行網點等


• 學校、公共建筑、工廠建筑、大型企業辦公樓等
